La courbe I–V d’un panneau photovoltaïque

1️⃣ Définition de base

• La courbe I–V (Intensité – Tension) représente la relation entre :
  • I (Intensité en ampères, A) = quantité de courant produit par le panneau.
  • V (Tension en volts, V) = “pression électrique” disponible aux bornes du panneau.
• Chaque panneau a une courbe caractéristique, qui dépend des conditions de lumière et de température.

👉 En e-learning : un graphique simple avec l’axe horizontal = tension (V) et l’axe vertical = intensité (A)

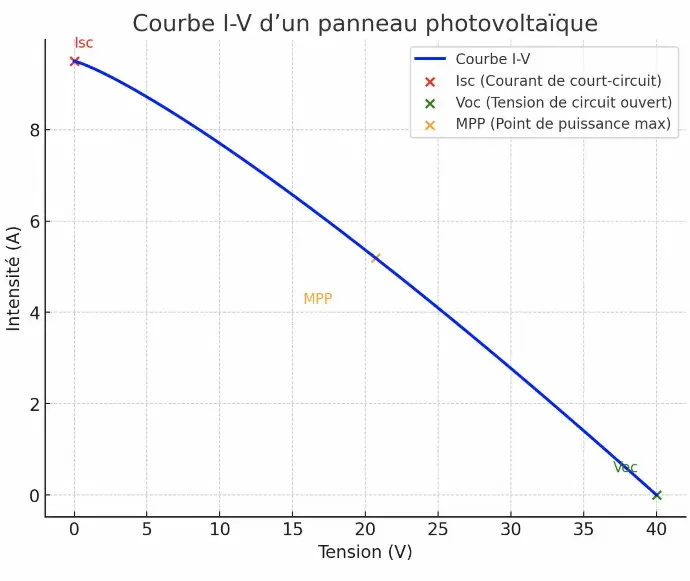

ici un graphique simple de la courbe I–V d’un panneau photovoltaïque, avec :

• Axe horizontal = Tension (V)
• Axe vertical = Intensité (A)
• Les trois points clés : Isc (rouge), Voc (vert) et MPP (orange).

la courbe I–V

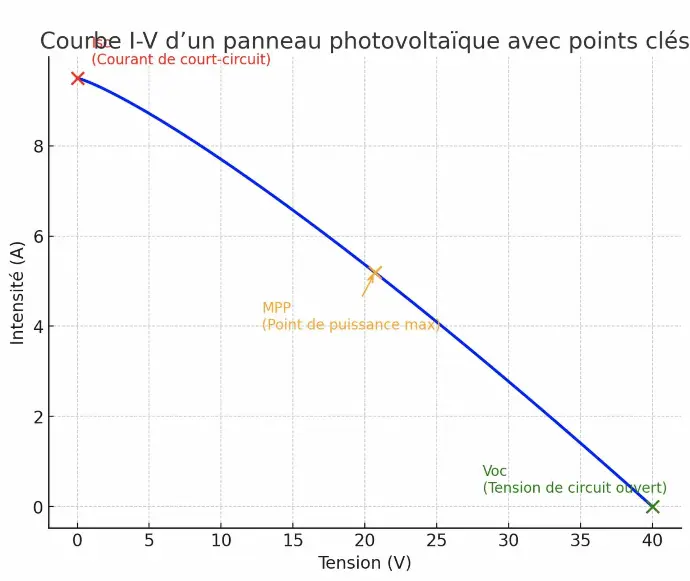

Voici une illustration claire de la courbe I–V avec les trois points essentiels :

• 🔴 Isc : Courant de court-circuit (axe vertical).
• 🟢 Voc : Tension en circuit ouvert (axe horizontal).
• 🟠 MPP : Point de puissance maximale (au centre de la courbe).

courbe P–V (Puissance – Tension) :


Voici la courbe P–V (Puissance – Tension) :

• La puissance est faible aux extrêmes (V=0 et V=Voc).
• Le point de puissance maximale (MPP, en orange) montre la zone optimale où le panneau délivre le plus d’énergie.

👉 Cette courbe est complémentaire à la courbe I–V : elle illustre pourquoi les régulateurs MPPT cherchent toujours à maintenir le fonctionnement du panneau autour du MPP.
