1️⃣ Principe

• Un panneau solaire est constitué de nombreuses cellules reliées en série.
• Le courant traversant le panneau est limité par la cellule la plus faible.
• Donc, si une seule cellule est partiellement ombragée, toute la chaîne est impactée.

👉 Exemple : un panneau de 60 cellules. Si 1 cellule est couverte par une feuille → le courant de tout le panneau chute.

4️⃣ Illustration pédagogique

•  Courbe I–V avec ombrage : apparition de “marches” ou de cassures.

• Courbe P–V avec ombrage : plusieurs pics de puissance (au lieu d’un seul MPP).

• Les régulateurs MPPT doivent chercher le bon maximum global.

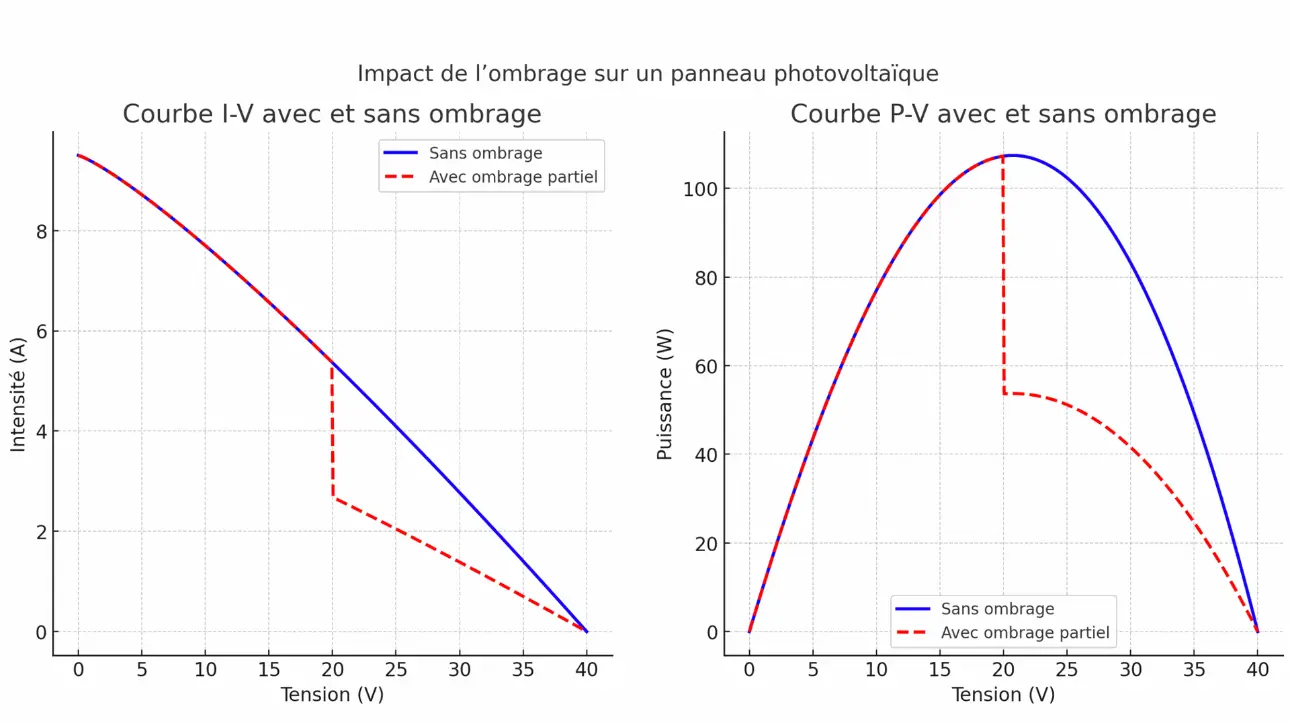

Voici une illustration claire de l’impact de l’ombrage :

• 📘 Sans ombrage (bleu) : courbes I–V et P–V régulières, puissance maximale bien définie.
• 🔴 Avec ombrage partiel (rouge pointillé) :
  • La courbe I–V se casse : la tension continue d’augmenter, mais le courant chute brutalement.
  • La courbe P–V présente plusieurs pics → l’énergie disponible est réduite et plus difficile à exploiter.

👉 Cela montre pourquoi même une seule cellule couverte (feuille, ombre de cheminée, saleté) peut perturber toute la production du panneau.

5️⃣ Résumé pratique

• Éviter tout ombrage :
• •  arbres,
  • cheminées,
  • antennes,
  • bâtiments voisins.
• Surveiller régulièrement la propreté : feuilles, poussières, fientes d’oiseaux.

• Les diodes bypass aident, mais la meilleure protection reste une installation bien dégagée.
